N-K-9
發布時間：
2025-07-11
所屬分類：
N Series Connector
訪問數量：
1
產品簡介：
螺母安裝終端連接器直式插座產品名稱適用電纜備注N-K-9N型母頭主要技術特性溫度范圍-65～+165°C (PE Cable)振 動MIL-STD-202, Method 213特性阻抗50Ω,頻率范圍DC～11GHz工作電壓1000V max (有效值)耐 壓2500V rms (海平面 小值)接觸電阻內導體之間 ≤ 1 mΩ外導體之間 ≤ 1mΩ絕緣電阻≥ 5000 MΩ電壓駐波比直式 ≤ 1.15彎式 ≤ 1.25耐久性≥500次材料與涂覆殼體黃銅鍍亮鎳插針黃銅鍍硬金插孔鈹青銅或錫青銅鍍硬金彈性接觸件鈹青銅鍍硬金絕緣體聚四氟乙烯o型密封件硅橡膠 6146silastic壓接套銅合金鍍鎳或鍍金適用技術標準MIL-C-39012;CECC 22210;IEC 60169-16.
24小時免費咨詢熱線
詳情介紹

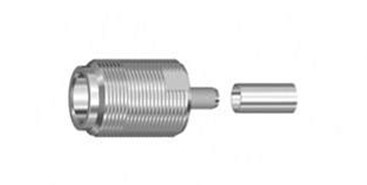

螺母安裝終端連接器
直式插座
產品名稱 | 適用電纜 | 備注 |
N-K-9 | N型母頭 |
主要技術特性
溫度范圍 | -65～+165°C (PE Cable) |
振 動 | MIL-STD-202, Method 213 |
特性阻抗 | 50Ω, |
頻率范圍 | DC～11GHz |
工作電壓 | 1000V max (有效值) |
耐 壓 | 2500V rms (海平面 小值) |
接觸電阻 | 內導體之間 ≤ 1 mΩ |
外導體之間 ≤ 1mΩ | |
絕緣電阻 | ≥ 5000 MΩ |
電壓駐波比 | 直式 ≤ 1.15 |
彎式 ≤ 1.25 | |
耐久性 | ≥500次 |
材料與涂覆
殼體 | 黃銅 | 鍍亮鎳 |
插針 | 黃銅 | 鍍硬金 |
插孔 | 鈹青銅或錫青銅 | 鍍硬金 |
彈性接觸件 | 鈹青銅 | 鍍硬金 |
絕緣體 | 聚四氟乙烯 | |
o型密封件 | 硅橡膠 6146silastic | |
壓接套 | 銅合金 | 鍍鎳或鍍金 |
適用技術標準
MIL-C-39012;
CECC 22210;
IEC 60169-16.
