SMC-TKWB2
發布時間：
2025-07-08
所屬分類：
SMC Series Connector
訪問數量：
12
產品簡介：
半剛電纜連接器直式插頭產品名稱適用電纜備注SMC-TKWB2SFT-50-2,RG-405SMC型陽頭配SFT-50-2,RG-405電纜主要技術特性 溫度范圍-65～+165°C (PE Cable -40～+85°C)特性阻抗50Ω,頻率范圍DC～10GHz工作電壓335V (有效值)耐 壓1000V (海平面小值)接觸電阻內導體之間 ≤ 6 mΩ外導體之間 ≤ 1 mΩ絕緣電阻≥ 5000 MΩ插入損耗≤ 0.15dB (3GHz max)電壓駐波比直式 ≤ 1.25彎式 ≤ 1.35機械耐久性≥500次 材料與涂覆 殼體黃銅 brass鍍硬金插針黃銅鍍硬金插孔鈹青銅鍍硬金彈性接觸件鈹青銅鍍硬金壓接套銅合金鍍鎳或鍍金絕緣體聚四氟乙烯 o型密封件硅橡膠6146 適用技術標準MIL-C-39012;CECC 22140;IEC 60169-9;DIN 47225.
24小時免費咨詢熱線
詳情介紹

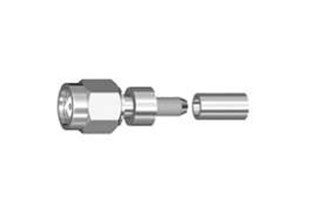

半剛電纜連接器
直式插頭
| 產品名稱 | 適用電纜 | 備注 |
| SMC-TKWB2 | SFT-50-2,RG-405 | SMC型陽頭配SFT-50-2,RG-405電纜 |
主要技術特性
溫度范圍 | -65～+165°C (PE Cable -40～+85°C) |
特性阻抗 | 50Ω, |
頻率范圍 | DC～10GHz |
工作電壓 | 335V (有效值) |
耐 壓 | 1000V (海平面小值) |
接觸電阻 | 內導體之間 ≤ 6 mΩ |
外導體之間 ≤ 1 mΩ | |
絕緣電阻 | ≥ 5000 MΩ |
插入損耗 | ≤ 0.15dB (3GHz max) |
電壓駐波比 | 直式 ≤ 1.25 |
彎式 ≤ 1.35 | |
機械耐久性 | ≥500次 |
材料與涂覆
殼體 | 黃銅 brass | 鍍硬金 |
插針 | 黃銅 | 鍍硬金 |
插孔 | 鈹青銅 | 鍍硬金 |
彈性接觸件 | 鈹青銅 | 鍍硬金 |
壓接套 | 銅合金 | 鍍鎳或鍍金 |
絕緣體 | 聚四氟乙烯 | |
o型密封件 | 硅橡膠6146 |
適用技術標準
MIL-C-39012;
CECC 22140;
IEC 60169-9;
DIN 47225.
