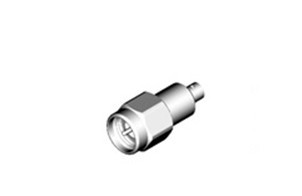

SMC-TKWB3
發布時間：
2025-07-08
所屬分類：
SMC Series Connector
訪問數量：
11
產品簡介：
半剛電纜連接器直式插頭產品名稱適用電纜備注SMC-TKWB3SMC型陽頭配SFT-50-3,RG-402電纜主要技術特性 溫度范圍 -65～+165°C (PE Cable -40～+85°C)特性阻抗50Ω,頻率范圍 DC～10GHz工作電壓 335V (有效值)耐 壓1000V (海平面小值)接觸電阻內導體之間 ≤ 6 mΩ外導體之間 ≤ 1 mΩ絕緣電阻 ≥ 5000 MΩ插入損耗 ≤ 0.15dB (3GHz max)電壓駐波比 直式 ≤ 1.25彎式 ≤ 1.35機械耐久性≥500次 材料與涂覆 殼體 黃銅鍍硬金 插針 黃銅 鍍硬金插孔 鈹青銅鍍硬金 彈性接觸件鈹青銅 鍍硬金 壓接套 銅合金 鍍鎳或鍍金 絕緣體聚四氟乙烯 o型密封件 硅橡膠6146 適用技術標準MIL-C-39012;CECC 22140;IEC 60169-9;DIN 47225.
24小時免費咨詢熱線
詳情介紹
半剛電纜連接器
直式插頭
| 產品名稱 | 適用電纜 | 備注 |
| SMC-TKWB3 | SMC型陽頭配SFT-50-3,RG-402電纜 |
主要技術特性
溫度范圍 | -65～+165°C (PE Cable -40～+85°C) |
特性阻抗 | 50Ω, |
頻率范圍 | DC～10GHz |
工作電壓 | 335V (有效值) |
耐 壓 | 1000V (海平面小值) |
接觸電阻 | 內導體之間 ≤ 6 mΩ |
外導體之間 ≤ 1 mΩ | |
絕緣電阻 | ≥ 5000 MΩ |
插入損耗 | ≤ 0.15dB (3GHz max) |
電壓駐波比 | 直式 ≤ 1.25 |
彎式 ≤ 1.35 | |
機械耐久性 | ≥500次 |
材料與涂覆
殼體 | 黃銅 | 鍍硬金 |
插針 | 黃銅 | 鍍硬金 |
插孔 | 鈹青銅 | 鍍硬金 |
彈性接觸件 | 鈹青銅 | 鍍硬金 |
壓接套 | 銅合金 | 鍍鎳或鍍金 |
絕緣體 | 聚四氟乙烯 | |
o型密封件 | 硅橡膠6146 |
適用技術標準
MIL-C-39012;
CECC 22140;
IEC 60169-9;
DIN 47225.
