TNC-C-J1.5雙針
發布時間：
2025-06-20
所屬分類：
TNC Series Connector
訪問數量：
62
產品簡介：
軟電纜連接器壓接式插頭適用軟電纜產品名稱適用電纜備注TNC-C-J5雙針SFF-50-1.5-1，RG-174，RG-316TNC型陽頭配SFF-50-1.5-1，RG-174，RG-316電纜 主要技術特性溫度范圍 -65～+165°C振 動MIL-STD-202, Method 213特性阻抗50Ω,頻率范圍DC～11GHz工作電壓500V max (有效值)耐 壓1000V rms (海平面 小值)接觸電阻內導體之間 Center Contact≤ 1.5 mΩ外導體之間 Outer Contact≤ 1mΩ絕緣電阻≥ 5000 MΩ電壓駐波比 直式 Straight ≤ 1.22彎式 Right angle ≤ 1.30耐久性≥500次（cycles） 材料與涂覆殼體黃銅鍍亮鎳插針黃銅鍍硬金或銀插孔鈹青銅鍍硬金或銀彈性接觸件鈹青銅鍍硬金絕緣體 聚四氟乙烯 o型密封件硅橡膠 壓接套銅合金鍍鎳 適用技術標準MIL-C-39012;CECC 22200;IEC 60169-17.
24小時免費咨詢熱線
詳情介紹

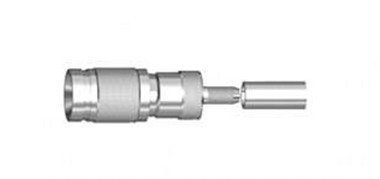

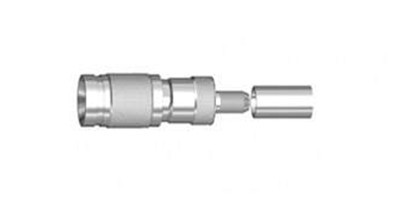

軟電纜連接器
壓接式插頭
適用軟電纜
| 產品名稱 | 適用電纜 | 備注 |
| TNC-C-J5雙針 | SFF-50-1.5-1，RG-174，RG-316 | TNC型陽頭配SFF-50-1.5-1，RG-174，RG-316電纜 |
主要技術特性
溫度范圍 | -65～+165°C |
振 動 | MIL-STD-202, Method 213 |
特性阻抗 | 50Ω, |
頻率范圍 | DC～11GHz |
工作電壓 | 500V max (有效值) |
耐 壓 | 1000V rms (海平面 小值) |
接觸電阻 | 內導體之間 Center Contact≤ 1.5 mΩ |
外導體之間 Outer Contact≤ 1mΩ | |
絕緣電阻 | ≥ 5000 MΩ |
電壓駐波比 | 直式 Straight ≤ 1.22 |
彎式 Right angle ≤ 1.30 | |
耐久性 | ≥500次（cycles） |
材料與涂覆
殼體 | 黃銅 | 鍍亮鎳 |
插針 | 黃銅 | 鍍硬金或銀 |
插孔 | 鈹青銅 | 鍍硬金或銀 |
彈性接觸件 | 鈹青銅 | 鍍硬金 |
絕緣體 | 聚四氟乙烯 | |
o型密封件 | 硅橡膠 | |
壓接套 | 銅合金 | 鍍鎳 |
適用技術標準
MIL-C-39012;
CECC 22200;
IEC 60169-17.
