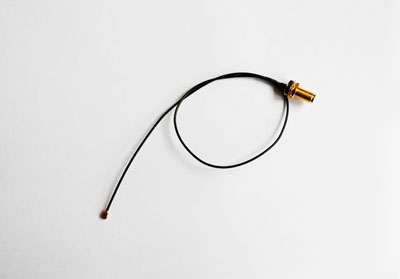

射頻同軸連接器

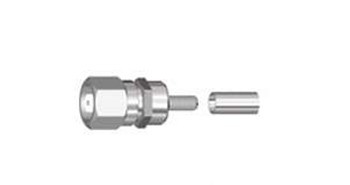

SSMC-C-TK1
-
性能穩定
-
臻選原材
-
經久耐用
公司位于美麗富饒的長江三角洲歷史名城鎮江市丹徒區高新技術開發區,這里水陸交通十分便捷。公司是專業生產郵電、通訊電子等高科技產品配件的廠家,具有近二十年的生產史。目前主要生產的產品有三大系列:光電通訊器件系列、電子接插件系列和新開發出電動車、充電器插頭,插座系列。
解決方案
為通信網絡、測試測量、軌道交通、新能源汽車、電力電氣、風能、醫療和配電等行業提供金屬表面處理服務。
解決方案
為通信網絡、測試測量、軌道交通、新能源汽車、電力電氣、風能、醫療和配電等行業提供金屬表面處理服務。
解決方案
為通信網絡、測試測量、軌道交通、新能源汽車、電力電氣、風能、醫療和配電等行業提供金屬表面處理服務。
解決方案
為通信網絡、測試測量、軌道交通、新能源汽車、電力電氣、風能、醫療和配電等行業提供金屬表面處理服務。
解決方案
為通信網絡、測試測量、軌道交通、新能源汽車、電力電氣、風能、醫療和配電等行業提供金屬表面處理服務。
通信網絡
軌道交通
測試測量
新能源汽車
電力電氣
2025-5
射頻同軸連接器在什么地方使用的
1. 雷達系統 ?:雷達系統需要傳輸高頻率的射頻信號,同軸射頻連接器能夠滿足這種需求,保證信號的穩定傳輸?。2. 通信系統 ?:在通信系統中,同軸射頻連接器用于連接天線、射頻模塊等設備,實現信號的傳輸和接收?。3. 數據傳輸 ?:在高速數據傳輸系統中,同軸射頻連接器可以用于連接網絡設備、交換機等,實現高速數據的傳輸?。4. 廣播電視 ?:在廣播電視領域,同軸射頻連接器用于傳輸電視信號,確保信號的穩定性和清晰度?。5. 航空航天 ?:由于對信號傳輸?shù)姆€(wěn)定性和可靠性要求較高,同軸射頻連接器在航空航天領域也得到了應用?。6. 汽車電子 ?:例如汽車?yán)走_(dá)和自動駕駛系統,同軸射頻連接器用于信號傳輸?。7. 基站信號傳輸 ?:在通信基站的建設和維護中,同軸射頻連接器用于信號的傳輸和分配?。
2025-5
射頻同軸電纜組件在轉換的時候需要注意什么
1. 避免使用過高的頻率?:盡可能不要使用比當前測試頻率高出很多的射頻轉接器和測試電纜。例如,在測試蜂窩基站的雜散信號時,可采用18GHz的SMA接口測試電纜和轉接器,而不是40GHz的2.92mm接口電纜和轉接器?。2. 正確使用力矩扳手?:使用力矩扳手來緊固連接器,確保不超過其規定的力矩。使用鉗子(如尖嘴鉗或老虎鉗)可能會導致連接器損壞?。3. 保持連接器清潔?:使用蘸有酒精的棉簽清潔連接器,但不要用棉簽清洗空氣介質連接器的內導體。4. 選擇合適的電纜?:在選擇電纜組件時,先確定系統可接受的損耗值,然后根據這個損耗值選擇尺寸較小的電纜。
2025-5
射頻同軸連接器主要有哪些方面的優點
1. 高頻傳輸性能好?:射頻同軸連接器能夠在高頻下保持良好的傳輸性能,確保信號傳輸?shù)姆€(wěn)定性和可靠性?。例如, SMA連接器支持DC至18GHz甚至26.5GHz的超寬頻段,具有低反射損耗和高可靠性?。2. 抗干擾能力強?:其結構設計能夠有效防止信號干擾和泄漏,確保傳輸信號的純凈度和準確性?。內外導體和絕緣體的設計使得同軸連接器具有較低的電磁干擾(EMI),傳輸損耗少?。3. 安裝方便可靠?:射頻同軸連接器提供多種安裝方式,如面板安裝、印刷版PCB安裝、電纜安裝等,便于在不同設備和系統中使用?。例如,SMA連接器可以通過螺紋耦合機構進行安裝,具有高可靠性和低反射損耗?。4. 規格品種多?:射頻同軸連接器有多種規格和品種,可滿足不同應用場景下的需求,包括不同的接口機構型式、電氣性能參數等?。常見的類型有BNC連接器 、SMA連接器 、N連接器 、TNC連接器等,適用于不同的場景和應用?。5. 環境適應性強?:射頻同軸連接器可以在不同的溫度、濕度和振動等條件下工作,具有較強的環境適應性?。例如,SMA真空射頻同軸連接器采用多層防護結構,適用于真空、高壓、高濕等環境?。
2025-5
射頻連接器在使用的時候要怎么選擇
1. 實際使用頻率范圍?:選定的射頻連接器要符合實際使用的頻率范圍?。2. 電氣性能?:直式RF連接器的電氣性能較好于彎曲式,駐波比和插入損失是關鍵指標。駐波比低,性能好;插入損耗小,信號傳輸效率就高?。3. 阻抗匹配?:選定的RF連接器應與連接的RF連接器或電纜的阻抗一致,以確保信號的穩定傳輸?。4. 機械性能?:螺紋連接器的EMC性能較好于卡口式和推拉式連接器,適用于需要高電磁兼容性的場合?。5. 材料和鍍層?:當有特殊環境要求時,需考慮RF連接器的材料和鍍層,以確保其在特定環境下的穩定性和耐久性?。7. 通用性與高性能需求?:如果通用RF連接器能滿足需求,則不選擇高性能RF連接器,以降低成本?。
2025-5
MCX型射頻連接器的主要配套領域有哪些
1. 天線 ?:MCX連接器常用于連接GPS天線和GPS接收器,以及無線通信系統中的天線?。2. GPS系統 ?:MCX連接器在GPS系統中有著應用,主要用于連接GPS天線和接收器?。3. 基站應用 ?:在基站應用中,MCX連接器用于連接各種基站設備,確保信號的穩定傳輸?。4. 電纜組件 ?:MCX連接器常用于電纜組件的連接,確保高頻信號的穩定傳輸?。5. 電器元件 ?:在電器元件的連接中,MCX連接器因其小巧的設計和良好的電氣性能而受到青睞?。6. 儀器儀表 ?:在儀器儀表的連接中,MCX連接器用于連接各種測試設備,確保信號的準確傳輸?。7. 傳動系統 ?:在某些傳動系統的連接中,MCX連接器用于內部信號的傳輸和路由?。8. 無線通信系統 ?:MCX連接器在無線通信系統中用于連接各種無線通信設備,確保信號的穩定傳輸?。9. 電信系統 ?:在電信系統中,MCX連接器用于連接各種電信設備,確保信號的穩定傳輸和處理?。
2025-5
射頻同軸連接器的工作原理
1. 電磁場耦合傳輸內導體(中心針)和外導體(外部套管)構成同軸結構,射頻信號以電磁波形式在兩者之間的介質中傳播。電磁場在內導體外表面與外導體內表面之間形成耦合,完成能量傳輸。2. TEM波傳輸模式同軸傳輸線的主模為橫電磁波(TEM模式),電場和磁場方向與傳播方向垂直,保證了信號傳輸?shù)姆€(wěn)定性。這種模式的特點是電磁波無縱向分量,能量完全在橫向平面內振蕩,避免了相位延遲和信號失真。3. 屏蔽與阻抗匹配外導體同時承擔屏蔽和接地功能,通過其內外表面的導電特性,有效隔離外部電磁干擾,并防止內部信號泄漏。同軸結構的對稱性和均勻介質分布確保了特性阻抗的連續性,減少反射和駐波損耗。
